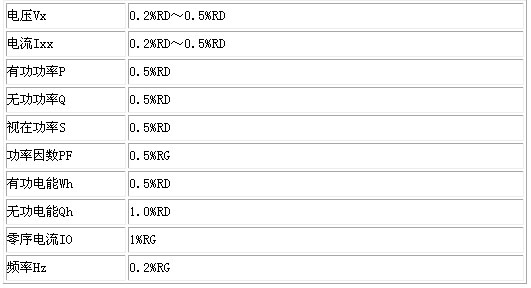

產品特點: 一、產品功能及特點 具有自動穩零功能 具有數字化整定功能 具有掉電記憶功能 具有強抗電磁干擾能力 具有多種接線方式 具有故障自動診斷功能 具有可編程狀態設定功能 具有較高測量精度 二、主要通用技術指標 1、測量線制及電量： 可測量一條三相四線制回路或其他任何制式的全部相電壓/線電壓（V）、電流（I）、功率（P、Q、S）電能（Wh、Qh）、功率因素（PF）、頻率（F）、零序電流（IO）等34個參數。 2、工作電壓： AC85～265V 40～70Hz，DC85～330V（標準） DC18～90V（可選） 3、整機功耗：≤4VA 4、過載能力： 電壓：750V連續；1000V 10秒；1200V 3秒 電流：2倍額定連續；20倍額定1秒 5、輸入范圍： U：5～120V/600V（最大600V），自動量程切換 I：0～1A/5A（最大6A），自動量程切換 6、吸收功耗： 電壓：＜0.8VA/400V，＜0.25VA/220V 電流：＜0.1VA/5A 7、精確度 8、可編程設計： 編程模式：（口令） 測量系統選擇：三相四線/三相三線/一相二線/一相三線/三相平衡 CT，PT變比：1～59999 通訊： ☆ 波特率：1200/2400/4800/9600 ☆ 數據位：8或7 ☆ 校驗位：奇/偶/無校驗位 ☆ 停止位：1或2 ☆ 通訊規約：Modbus RTU/Modbus ASCII RS-485/RS232C,在同一時間只能用其中之一 ☆ 時鐘：年、月、日、時、分、秒、星期 ☆ 時鐘誤差：0.5秒/24小時 ☆ 電能累加復位：（口令） ☆ 校準：（口令） 9、絕緣強度： 對象：在輸入/輸出/電源之間 引用標準：IEC688－1992 試驗方法：AC2KV 1分鐘 漏電流2mA 10、電磁兼容： ①浪涌（1.2/50-8/20uS） 對象：電源、I/0線 引用標準：IEC61000－4－5/IEC61000－4－11 試驗方法：4KV（1.2×50uS） ②快速瞬變脈沖串 對象：電源、I/0線 引用標準：IEC61000－4－4 試驗方法：電源：4KV 2.5KHz I/0線：2KV 5KHz ③靜電放電 對象：電源、I/0線 引用標準：IEC61000－4－2 接觸放電：6KV 氣隙放電：8KV ④射頻電磁場 對象：設備本體 引用標準：IEC61000－4－3 試驗方法：10V/m中等強度的電磁輻射（如距離不少于1米的手提對講機） ⑤穩定性 溫度范圍：－10～＋50℃ 溫度影響：10ppm/℃ 長期穩定性：＜0.2%年 11、隔離： 輸入/輸出/電源間相互隔離 三、常規說明 ◆ 結構：板前接線 ◆ 安裝方式：35mm導軌安裝或螺釘固定 ◆ 外殼材料：阻然塑料（均為黑色） ◆ 外形尺寸：110mm×75mm×70mm
