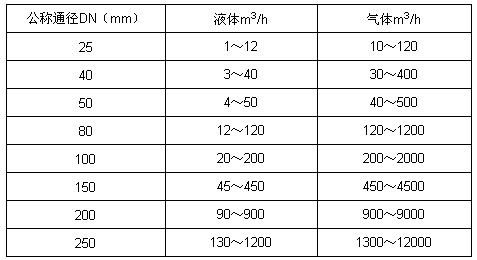

概述 LUGB系列渦街流量變送器基于“卡門渦街”原理制成，傳感器由殼體、旋渦發生體及壓電檢測體組成。流體流經旋渦發生體后，兩側產生交替旋渦，并產生壓力脈動，從而使檢測體產生交變應力，封裝在檢測體內的壓電元件在此交變力作用下產生與旋渦同頻率的交變電荷信號，轉換器將這個信號處理后，輸出脈沖信號或模擬信號，在一定的雷諾數范圍內，旋渦頻率與流量成正比。 LUGB渦街流量傳感器可測液體、氣體和蒸汽的體積流量。 主要技術數據 1、環境溫度：－20℃～55℃ 2、公稱壓力：2.5MPa 3、流體溫度：－40℃～300℃ 4、精度等級：0.5級、1.0級（液體）/1.0級、1.5級（氣體、蒸汽） 5、輸出信號：脈沖信號/模擬信號 流量范圍（見下表） 安裝方式 流量傳感器為法蘭卡裝式，用雙頭螺柱、螺母夾緊法蘭為榫槽式。 儀表選用規則 1、用戶應向廠家提供實際流量（Qmax、Qmain、Qcom），工作壓力、溫度、以及被測介質的種類、密度、粘度和干凈程度。 2、用戶的實際流量必須滿足廠家提供的流量范圍，并且常用流量應大于流量值的40％。 3、在同等流量條件下，應盡量選用較小的公稱通徑。 4、渦街流量計測量值為體積流量。 5、測量氣體流量時，用戶提供的流量是標準狀況下的流量時，應換算成工作狀況下的體積流量，換算公式如下：Q2≌Q0×P0/P2。式中：Q2—用戶工作條件下體積流量m3/h；Q0—標準狀況下的體積流量m3/h；P0—標準狀況下的壓力（KPa）；P2—工作狀況下的壓力（KPa）。 6、當測量液體時，為了防止氣穴和氣蝕，管內的實際工作壓力應符合下式要求：P≥2.7×ΔP＋1.3×P1。式中：P—流量計所允許的最小管道壓力（絕壓，Pa）；ΔP—壓力損失（Pa）；P1—該液體工作溫度下所對應的飽和蒸汽壓力（絕壓，Pa）；ΔP可由下式計算：ΔP=1.07×ρ×V2。式中：ρ—液體密度；V—被測流速。
