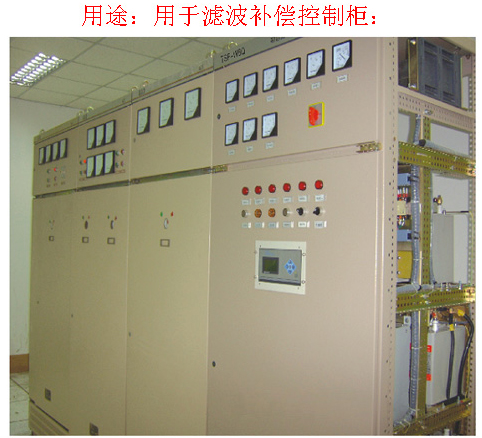

BWKN系列智能無功功率監控終端采用16位單片微處理器芯片、交流采樣技術、LCD中文顯示，四象限分析等技術，實現了實時數據采集、通訊、電量統計、歷史數據存儲、故障報警、電網諧波分析、無功補償?shù)裙δ?，可以直接連接電腦，進行聯機操作。主要應用于三相四線制的配電網，監測配電變壓器、配電線路運行狀態和補償電網無功，集無功功率的連續、快速、同步補償、有源濾波、平衡三相負載、消除電壓閃變和電壓波動等多種功能于一體，有效地提高供電電壓質量、提高配電網絡的安全穩定及經濟運行水平。根據電網的參數控制無功補償電容器組的自動投切。使電容器工作在最佳狀況，確保電壓合格率達到規定的要求，有效減少無功損耗并保持系統功率因數在較高范圍內。是實現變電站無人值守或老站改造的實用裝置。該裝置在研制過程中，以高可靠性和實用性作為研究基礎，充分吸取國內外正反方面的經驗，經過長期實踐和改進，使裝置具有可靠性強、自動化程度高、使用簡單的特點。 技術參數： 　　1、基本參數 　　電源電壓：AC220V±20% 50HZ±5% 　　取樣電壓：AC220V 　　取樣電流：0～5A 　　本機功耗：≤15W 　　2、控制參數 　　靈敏度：100MA 　　投入門限系數：0.5～1.2、步長0.1、出廠預置1.00 　　切除門限系數：內定 　　投切延時：20ms—999×20ms 　　過壓保護：測量電壓的100%—150%、步長1%、出廠預置130% 　　欠壓保護：測量電壓的50%—100%、步長1%、出廠預置80% 　　諧波電壓超限：5.0%～30.0%、步長0.5%、出廠預置20% 　　輸出接點：12路， 每路DC12V、60MA 　　3、測量精度 　　電壓：優于0.5%　　　　　 電流：優于0.5% 　　功率因數：優于% 　　無功功率：優于1.0% 有功功率：優于1.0% 　　無功電度：優于2.0% 有功電度：±優于2.0% 　　4、通訊 　　物理接口：RS232、RS485 　　通訊規約：IEC870-5-101、CDT、MODBUS 　　波特率：1200bps、2400bps、4800bps、9600bps 　　5、其它 　　整機性能：符合DL/T 721-2000 　　抗干擾性能：符合 GB/T 15153.1-1998 　　重量：不大于1.5KG
