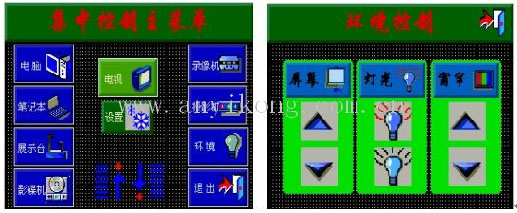

一、系統概述： 隨著我國經濟的高速發展，國內組織的學術交流、會議、培訓、多媒體教學、項目報告等逐年增加，因此在就需要配備現代化多媒體設備，如投影機、屏幕、計算機、音響系統、同聲傳譯系統、燈光系統、弱電系統、信號傳輸系統，為了保證系統的正常進行，現場良好的設備調配和對音視頻的實時控制是十分必要的，在這一點上面，作為國內領先的控制系統方案提供商北京易控科技結合多年服務大屏幕顯示經驗，推出了YC-6800無線彩色觸摸屏中控系統解決方案，該系統能夠輕松的實現如下功能：用戶只需要坐在觸摸屏前，便可以直觀的操作整個會議系統，包括系統開關、各設備開關、燈光明暗度調節、信號切換、信號源的播放和停止、各種組合模式的進入和切換、音量調節，以及對用于擴聲的會議音響系統，討論、表決、投票的數字會議及同聲傳譯系統；可廣泛的應用于多媒體會議室、大屏幕拼接顯示、多功能廳、報告廳、學術交流廳、多媒體階梯教室、多媒體教室、遠程視頻會議等場合。 二、系統獨特功能： 1）強大的控制能力：系統采用開放式的可編程控制平臺，人性化的中文操作界面，交互式的控制結構；最新8位內嵌式處理器，處理速度可達100MHZ；采用可編程邏輯陣列電路，運行速度更快，系統更穩定；主機內置10K大容量FLASH存儲空間；全面支持第三方設備及控制協議，客戶可自行設置多種控制協議和代碼；內嵌式紅外學習功能，無須配置專業學習器，通過軟件存IR文檔；后面板具有系統軟件傳輸接口； 2）集成多路電源控制器：6800SystemControl控制系統集成多路電源控制輸出，單路電源可負載高達800W的被控設備，整個系統可以完成2000W電源控制輸出，在大型的多媒體會議室、多功能廳、演播室等均可滿足使用 3）集成多種信號矩陣：物超所值的6800SystemControl控制系統主機集成4＊1分2的A/V切換矩陣；4＊1分2的VGA矩陣；用戶可將眾多視聽器材設備接入，切換起來簡單、迅速，無需考慮設備與設備之間協議通訊問題，大大降低了用戶投入成本和使用故障率的發生。 4）內置數碼音量調節：低成本、高回報的6800SystemControl控制系統主機內置2路的純數字化音量輸出，控制主機將各設備音頻信號切換后轉化數字輸出，并且增加了線性調節功能，用戶無須配置專業的音頻控制器。 5）強大的可視化編程軟件：Code Builder可視化編程軟件，提供簡單、便捷的可視化編程環境，內置100多個中控主機宏命令，用戶只需托動鼠標即可完成設置，無需記住復雜繁瑣的代碼，命令與命令之間可以隨意設置執行間隔時間，單個按鍵可以完成上萬條數據的編碼，從而來完成任何復雜控制系統功能需求。 6）無線控制和在線控制：系統主機提供標準開放的RS-232控制接口，支持多種協議的接入，極大的方便了用戶將電腦、控制面板、無線觸摸屏平臺作為控制終端。 三、技術參數： 1）開放式的可編程控制平臺，人性化的中文操作界面 2）采用最新8位內嵌式處理器，處理速度可達100MHZ； 3）采用可編程邏輯陣列電路，運行速度更快，系統更穩定； 4）主機內置16MB內存的大容量存儲FLASH； 5）全面支持第三方設備及控制協議，客戶可自行設置多種控制協議 6）內嵌式紅外學習功能，無須配置專業學習器，通過軟件存IR文檔 7）4路獨立可編程RS-232控制接口 8）8路獨立IR紅外發射口 9）4＊1分2音視頻切換矩陣 10）4＊1分2VGA切換矩陣 11）1路電動屏幕控制輸出 12）2路電源控制輸出，其中一路用于投影機延時斷電保護 13）2路話筒輸入，音量輸出數字調節 14）5.7英寸256色透射式點陣液晶屏，分辨率320＊240 15）無線遙控距離長達120米，隨意編輯用戶操作界面，電池待機時間1周左右 16）可選配10路電源控制器/調光器/信號矩陣/有線觸摸屏 四、系統拓撲結構圖： 五、易控YC-6800中控套裝配置清單
