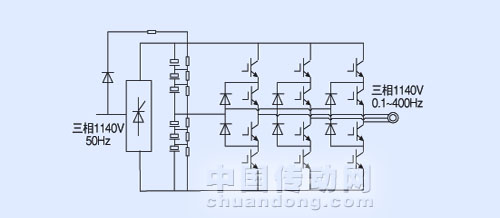

產品特點 ★ 性能特點 ＊適用于大慣量負載、位勢負載、高精度、快速響應等高端應用場所 ＊具有矢量控制、V/F控制切換功能，可按使用要求在 V/F控制、V/F帶PG、無速度傳感器矢量控制、矢量控制帶PG的四種模式中任選 ＊具有電機參數自辨識功能，負載適應能力強 ＊開環低速高額定轉矩輸出，速度控制可達100：1 ＊閉環零速亦可進行全轉矩控制，控制范圍可達1000：1 ＊先進的電機自動調諧功能，可使電機工作在最佳狀態 ＊節能控制功能可使電機高效運行。配合PID調節器可實現完全的自動化運行 ＊滑差補償功能可使電機穩定運行 ＊內置自動轉矩補償功能，有/無PG均可獲得超強的啟動轉矩 ＊使用速度反饋進行速度控制，可使電機高精度穩定運行 ＊使用力矩控制功能，可使電機恒力矩運行 ＊具有故障自動復位功能，可在非實質性故障狀態下連續運行 ＊大屏幕LCD顯示，界面友好，多種參數可在線調整且具有參數拷貝功能，使用方便 ＊對電網污染小，可高功率運行 ★ 系統結構特點 ＊逆變部分用傳統的中性特點箝位三電平PWM結構 ＊電路結構簡單，器件數量少，整機可靠性高。不需功率器件串聯，就可獲得較高電壓輸出 ＊輸出電壓波形更接近于正弦，電壓中高次諧波含量低 ＊dv/dt小，對電機絕緣性能無特殊要求 ＊體積小，成本低 系統結構圖

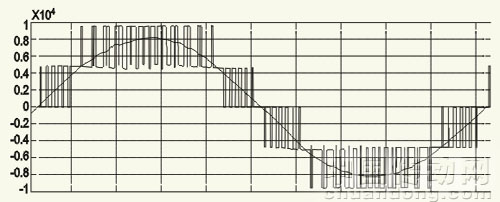

輸出電壓波形圖

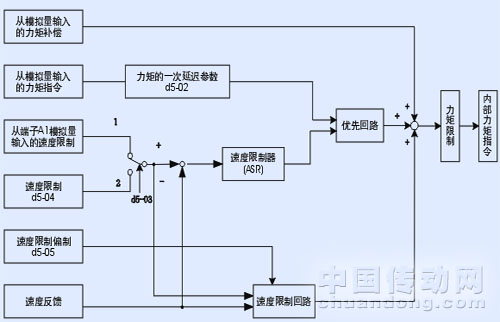

力矩控制方框圖

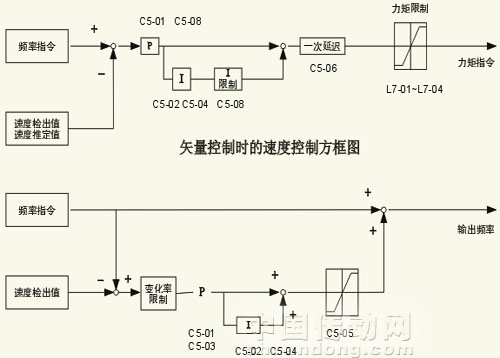

速度控制方框圖
