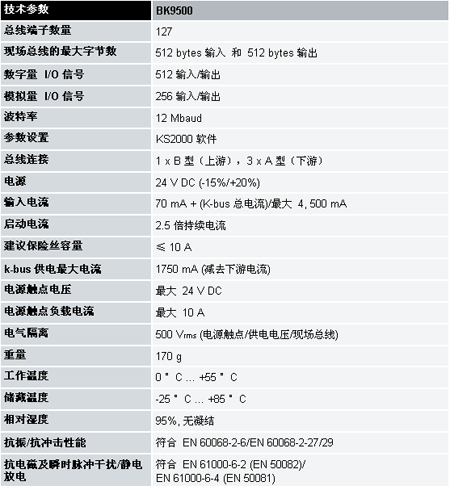

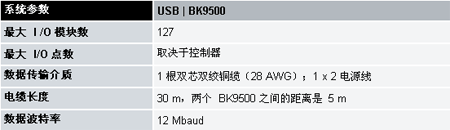

BK9500 總線耦合器用于連接通用串行總線（USB）系統和端子排。端子排可用模塊化方式擴展。一個節點包括一個總線耦合器、1-64個任意數量的端子以及一個末端端子組成。 總線耦合器能自動識別連接的總線端子，對輸入/輸出建立過程映像。第一個輸入/輸出信號占一個字的第一位 （LSB） ，從左邊開始，依次排列?？偩€耦合器將其它信號插在該字中。輸入和輸出區被清晰地區分。如果輸入或輸出的數量超過 16 位，則總線耦合器會自動從下一個新字開始。 通用串行總線是一種新的標準總線系統，用于 PC 機和 PC 外圍設備之間的通訊（如照相機，鍵盤，其它輸入設備等）。USB 兼容串行數據傳輸。高波特率和短的數據傳輸電纜使 USB 總線非常適合用在測量系統和實驗室環境中。通過標準的 USB 接口連接高速外圍設備總線。使用網絡集線器，則可以在一個總線系統中最多連接127 個外圍設備。數據以幀的形式傳輸，持續時間為 1ms。每個幀最大可以包含1500 個字節的數據，其中一些是協議數據和控制信息，即使在最壞的情況下，每個幀里也可以包含 1100 字節的用戶數據。傳輸介質采用雙絞線?？偩€最大距離為 30 米。 Beckhoff TwinCAT 2.8 以上版本均支持 USB 驅動。 對模擬量 I/O、位置測量等復雜信號的處理 BK9500 總線耦合器可連接所有的總線端子。只要用戶將它們連接起來，處理模擬 I/O 信號與處理其它種類的信號沒有什么區別?？刂破鬟^程映像區內的信息以字節隊列的格式出現，等待控制器作下一步處理。 在每一個具體應用中，模擬量總線端子和多功能總線端子都可以通過 KS2000 組態軟件進行配置。根據不同型號，模擬量總線端子寄存器中存有溫度范圍、增益和線性參數。使用 KS2000 軟件，可以在 PC 機上設置所需參數?？偩€端子可以永久存儲方式和發生故障時的安全存儲方式保存參數設置。 當然，總線耦合器也可以由控制系統來控制。在 PLC 或 IPC 的調試階段，使用功能塊（FB）即可對整個 I/O 進行配置。如果需要，控制器可以上載分布式系統生成的組態數據，以便于集中管理和存儲這些數據。因此，當更換一個總線耦合器時，不需要重新調整。當上電時，控制器自動完成所需配置。
