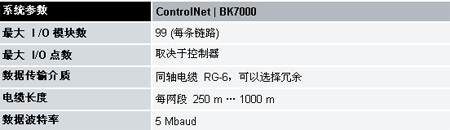

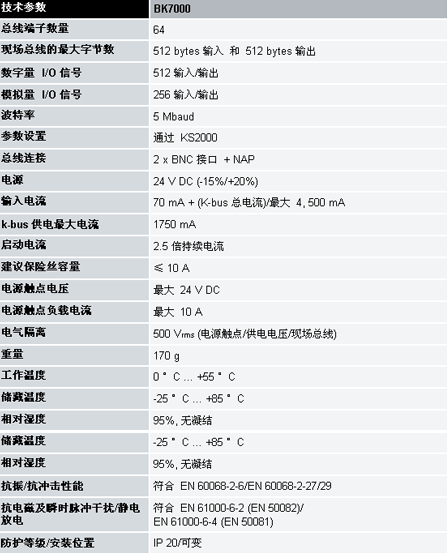

BK7000 總線耦合器用于連接 ControlNet 總線系統與端子排。端子排可用模塊化方式擴展。一個節點由一個總線耦合器、1 - 64 個任意數量的端子和一個末端端子組成。 總線耦合器能自動識別連接的總線端子，對輸入/輸出建立過程映像。第一個輸入/輸出信號占一個字的第一位 （LSB） ，從左邊開始依次排列?？偩€耦合器將其它信號插在該字中。輸入和輸出區被清晰地區分。如果輸入或輸出的數量超過 16 位，則總線耦合器會自動從下一個新的字開始。 ControlNet 是一個開放式的現場總線系統，1997 年推出。ControlNet 系統具有總線結構，在一個系統中可以連接 99 個站。波特率為 5 Mbit/s，傳輸介質為同軸電纜。ControlNet 協議可以實現循環的數據交換和非循環的數據交換，兩者互不影響。BK7000 總線耦合器支持冗余的總線電纜，集成了一個網絡存取端口（NAP），用于直接連接 ControlNet 工具。 對模擬量 I/O、位置測量等復雜信號的處理 BK7000 總線耦合器可連接所有的總線端子。只要用戶將它們連接起來，處理模擬量 I/O 信號與處理其它種類的信號沒有什么區別?？刂破鬟^程映像區內的信息以字節隊列的格式出現，等待控制器作下一步處理。 在每一個具體應用中，模擬量總線端子和多功能總線端子都可以通過 KS2000 組態軟件進行配置。根據不同型號，模擬量總線端子寄存器中存有溫度范圍、增益和線性參數。使用 KS2000 軟件，可以在 PC 機上設置所需參數。總線端子可以永久存儲方式和發生故障時的安全存儲方式保存參數設置。 當然，總線耦合器也可以由控制系統來控制。在 PLC 或 IPC 的調試階段，使用功能塊（FB）即可對整個 I/O 進行配置。如果需要，控制器可以上載分布式產生的組態數據，以便于集中管理和存儲這些數據。因此，當更換一個總線耦合器時，不需要重新調整。
