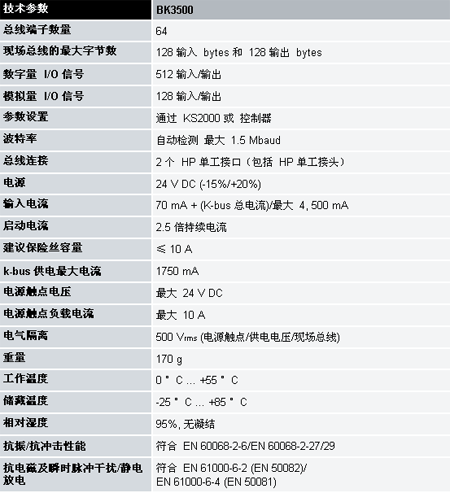

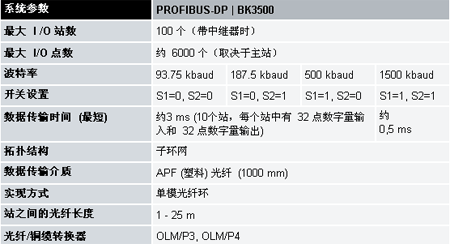

BK3500 總線合器可連接 PROFI-BUS 系統與端子排。端子排可用模塊化方式擴展。一個節點由一個總線耦合器、1 - 64 個任意數量的端子和一個末端端子組成。 BK3500 總線耦合器的特殊之處在于它帶有光纖接口。它的功能與 BK3000 總線耦合器一樣，可連接各種總線端子，符合 Profibus-DP 總線系統的各種特性。光纖連接意味著傳輸安全，有絕對的抗干擾和電氣隔離的能力。為了在 Profibus 總線上使用 BK3500，需要一個接口模塊將 RS485 轉換到光纖。一個子環上可以連接 10 個 BK3500 或者其它光纖模塊。波特率則可通過總線耦合器上的 2 個 DIP 開關設置。 BK3500 總線耦合器光纖接口的連接與一個 OLP（光纖連接接頭）連接方式相同。 總線耦合器能自動識別連接的總線端子，對輸入/輸出建立過程映像。第一個輸入/輸出信號占一個字節的第一位 （LSB） ，從左邊開始，依次排列。總線耦合器將其它信號插在該字節中。輸入和輸出區被清晰地區分。如果輸入或輸出的數量超過 8 位，則總線耦合器會自動從下一個新的字節開始。 PROFIBUS 是符合歐洲標準的開放式現場總線系統。PROFIBUS 可在一個系統中連接 126 個站。波特率最大為 1.5 Mbaud，可選，因此波特率可調，以滿足技術工藝要求。 對模擬量 I/O、位置測量等復雜信號的處理 BK3500 總線耦合器可連接所有的總線端子。只要用戶將它們連接起來，處理模擬 I/O 信號與處理其它種類的信號沒有什么區別?？刂破鬟^(guò)程映像區內的信息以字節隊列的格式出現，等待控制器作下一步處理。 在每一個具體應用中，模擬量總線端子和多功能總線端子都可以通過 KS2000 組態軟件進行配置。根據不同型號，模擬量總線端子寄存器中存有溫度范圍、增益和線性參數。使用 KS2000 軟件，可以在 PC 機上設置所需參數?？偩€端子可以永久存儲方式和發生故障時的安全存儲方式保存參數設置。 當然，總線耦合器也可以由控制系統來控制。在 PLC 或 IPC 的調試階段，使用功能塊（FB）即可對整個 I/O 進行配置。如果需要，控制器可以上載分布式產生的組態數據，以便于集中管理和存儲這些數據。因此，當更換一個總線耦合器時，不需要重新調整。當上電時，控制器自動進行所需配置。 Beckhoff 總線耦合器 GSE 和類型數據文件支持總線端子的選配。GSE 和類型數據文件可以下載到對應的主站組態軟件中，便于規劃和設計。對總線耦合器的各種配置和參數設定，可以通過選擇 GSE 和類型數據文件來完成。
