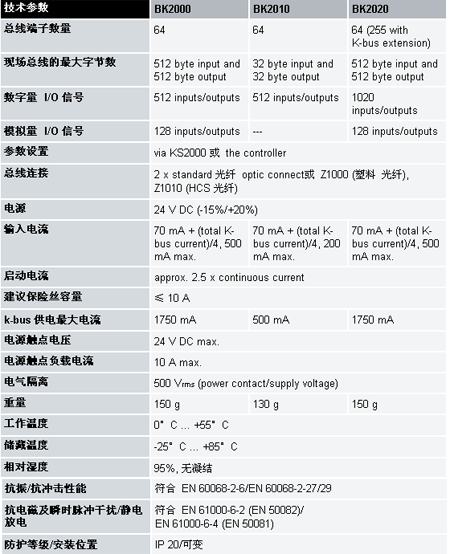

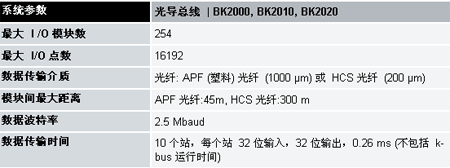

BK2000、BK2010 和 BK2020 總線耦合器用于連接光導總線（Lightbus）系統與總線端子。端子排以模塊化方式擴展。一個節點由一個總線耦合器、1 - 64 個任意數量的端子和一個末端端子組成。采用 BK2010 經濟型耦合器，可特別經濟地建立 I/O 連接，最多可連接 64 個數字量輸入/輸出端子。 采用“經濟增強型”總線耦合器 BK2020，通過 K 總線擴展技術，可在有限的空間中連接多達 255 個總線端子。 “經濟增強型”耦合器支持所有 Beckhoff 總線端子，每個從站可對多達 1024 個數字量信號和 128 個模擬量輸入和輸出通道進行配置。 總線耦合器能自動識別所連接的總線端子，對輸入/輸出建立過程映像。第一個輸入/輸出信號占一個字節的第一位 （LSB），從左邊開始，依次排列。總線耦合器將其它信號插在該字節中。輸入和輸出區被清晰地區分。如果輸入或輸出的數量超過 8 位，則總線耦合器會自動從下一個新的字節開始。 光導總線系統是一種高速和安全的串行現場總線系統，采用環狀結構，在一個環路上，可連接多達 254 個站。在數據傳輸方面采用了操作簡便的標準型光纖技術，效率非常高。借助于一個優化的高效報文結構，光導總線可以高速傳輸用戶數據，25 微秒傳輸 32 位用戶信息。 對模擬量 I/O、位置測量等復雜信號的處理 BK2000 和 BK2020 總線耦合器可連接所有總線端子。只要用戶將它們連接起來，處理模擬 I/O 信號與處理其它種類的信號沒有什么區別?？刂破鬟^程映像區內的信息以字節隊列的格式出現，等待控制器作下一步處理。 在每一個具體應用中，模擬量總線端子和多功能總線端子都可以通過 KS2000 組態軟件進行配置。根據不同型號，模擬量總線端子寄存器中存有溫度范圍、增益和線性參數。使用 KS2000 軟件，可以在 PC 機上設置所需參數?？偩€端子可以永久存儲方式和發生故障時的安全存儲方式保存參數設置。 當然，總線耦合器也可以由控制系統來控制。在 PLC 或 IPC 的調試階段，使用功能塊（FB）即可對整個 I/O 進行配置。如果需要，控制器可以上載分布式系統生成的組態數據，以便于集中管理和存儲這些數據。因此，當更換一個總線耦合器時，不需要重新調整。當上電時，控制器自動完成所需配置。 由于在 Beckhoff 的光導總線中采用了高速存取的方式，可以存取特定 I/O 數據和只對所需數據進行讀或?qū)?。?shù)據按所需要的優先級進行交換，而不必附加任何額外數據。
