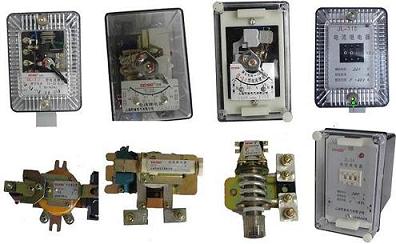

一、用途： DL-10，20，30,JL12，14，18，JL-10，30系列電流繼電器用于50HZ,電壓至380V或直流電壓440V，直流至630的電力傳動系統中供過電流保護之用。繼電器的線圈動作電流的調整范圍。交流110%-350% 直流70%-300% 二、技術參數： DL—10系列主要技術參數: 動作時間：在1.1倍實測動作值時，動作時間不大于0.12s； 在2倍實測動作值時，動作時間不大于0.04s。 觸點容量： 在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。 介質強度： 產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V（有效值）50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。 DL—30系列主要技術數據: 動作誤差： 每整定值的動作誤差不大于±6%； 返回系數： 不小于0.8； 動作時間： 在1.1倍動作值時，動作時間不大于0.12s； 觸點容量： 當電壓不大于250V及電流不大于2A時，觸點的斷開功率、在具有電感負荷的直流電路（時間常數為5±0.75ms）中為50W，在交流電路中為250VA。 功率消耗： 在最小整定值處，繼電器在線圈所消耗的功率不超過20VA。 JL12主要技術數據: 線圈額定電流（A） 5 10 15 20 30 40 60 75 100 200 300 電壓（V） 380 觸頭額定發熱電流（安） 5 動作電流（A） 1H 1.51H 2.51H 61H 動作時間 不動作1＜3分鐘（熱態）10秒鐘±6秒鐘＜1-3秒 JL18主要技術參數： 線圈額定電流可分如下： 1，1.6,2.5,4,6.3,10,16,25,40, 63,100,160,250,400,630A 繼電器觸頭的約定發熱電流為10A。 機械壽命10次 JL系列主要技術數據： 輔助電源： DC 220V、110V、48V； 整定范圍： 見型號說明 整定誤差： 在基準條件下， 整定值誤差不超過±2.5%；一致性不大于1.5% 返回系數： 在基準條件下， 任一整定點的返回動作值不小于0.9； 動作時間： 1.1倍整定值動作時間不大于25ms。 返回時間： 0.5倍整定值返回時間不大于27ms。 功率消耗： 交流回路功耗小于2VA；直流回路功耗小于5W。 觸點容量： 在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。 介質強度： 產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V（有效值）50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。
