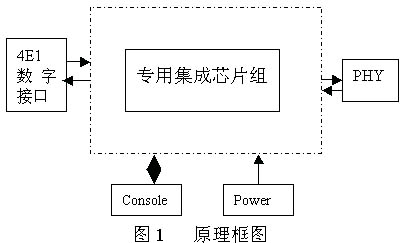

系統概述： SVPE（Super Virtual Private Network）超級虛擬專用以太網設備是北京路通博遠通信技術有限公司使用自主開發的專用集成電路研制生產的用戶終端接入設備。該設備是以超大規模專用集成電路為核心構成的以太數據通過E1傳輸網而實現用戶數據接入的設備,使以太數據能在多個E1中傳輸，突破單個E1的帶寬限制，可以非常方便的利用公眾網中現有的豐富的E1資源快速組建寬帶以太數據網。 目前SVPE超級虛擬專用以太網設備提供4個E1連接接口，共8M帶寬，提供2個10/100M以太數據接口。設備對E1通道無任何特殊要求，并且能對E1自動容錯，即使部分E1通道出現故障，設備僅降低數據吞吐率，而不會中斷數據的傳送。SVPE超級虛擬專用以太網設備配置靈活，維護簡單，同時能提供完整的網絡管理功能。 主要特點： ·采用大規模芯片，電路簡單，功耗低，可靠性高； ·支持基于端口的VLAN功能； ·支持10/100M 全雙工、半雙工，并支持自動協商機制； ·支持基于端口或802.1p的優先級功能； ·提供1至4路E1的靈活配置，E1接口阻抗為75Ω； ·支持基于802.3x的流量控制管理； ·提供一個管理接口，可以靈活設置設備的功能； ·支持以太幀透明傳輸； ·具有完整的告警及狀態指示； ·適應多種電源環境-48VDC或220VAC。 系統組成： 系統將4路2048Kb/s（E1）共8M有效帶寬“組合”成一個寬帶信道，并通過專用集成芯片組將以太數據在這一信道內進行傳輸，從而利用已有的E1傳輸通道，實現數據的寬帶傳輸。 系統通過本身所帶的管理接口實現功能的靈活配置，滿足用戶對網絡的不同需求和要求。 主要技術指標： 一、2048Kbps接口電氣特性： ·標稱速率：2048Kbps，容差±50ppm ·接口碼型：HDB3 ·接口阻抗：75歐姆（不平衡） ·數字接口電氣特性：符合ITU—TG.703建議 ·輸入抖動容限：符合ITU—TG.823建議 ·輸出抖動：符合ITU—TG.823建議 ·電平：±2.37V±10% ·接口連接器為：BNC（75歐姆） 二、以太口接口指標： ·接口為：10/100Base-Tx ·接口規程：符合IEEE-802.3u標準 ·接口速率：10/100M自適應 三、管理接口特性： ·接口方式: RS-232 ·接口電平：RS-232電平 ·接口連接器為：RJ-45 四、供電條件： ·直流供電電壓：-48VDC，容差范圍 -36V～72V， 供電電源紋波：≤240mVp-p ·交流供電電壓：220VAC±15% 50HZ ·功耗：≤10W 五、工作環境： ·環境溫度：0℃～45℃ ·相對濕度：≤85%（35℃時） ·大氣壓力：86-106Kpa 六、外形尺寸： ·外形尺寸260×170×45（mm） 告警指示及安裝維護： VPE超級虛擬專用以太網設備提供完整的告警指示和狀態指示，其中黃燈亮表示有告警，但系統基本工作正常；綠燈亮表示系統工作正常。各指示燈的具體定義如下： 電源指示燈（POWER）：正常時亮； 全雙工指示燈（DUP）：全雙工亮； 沖突指示燈（COL）：沖突時閃爍； 速率指示燈（10/100）：100M速率亮； 以太接口工作指示燈（L/A）：有連接時亮，有數據流時閃爍； E1告警指示燈（E1 ALARM）：E1信道有故障時閃爍，收到AIS常亮； E1信號指示燈（E1 WORK）：收到E1信號時亮； 系統工作指示燈（RUN）：系統正常工作時閃爍； 系統告警指示燈（ALARM）：系統出現告警時亮。
