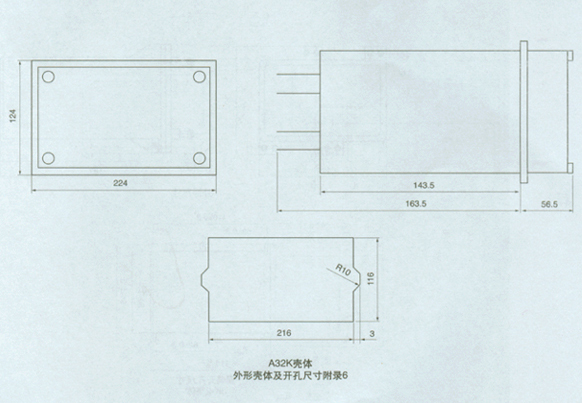

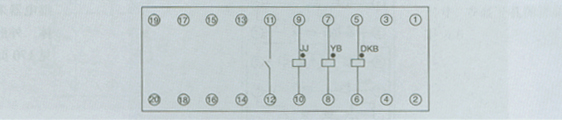

1、應用范圍 LG-11型及LG-12型功率方向繼電器,應用在方向保護中作為功率方向的判別元件，其中LG-11型用于相間短路保護，LG-12型用于接地短路保護。 2.主要技術參數 ● 額定電流：5A或1A。 ● 額定電壓：100V。 ● 額定頻率：50Hz。 ● 靈敏角：LG-11型為-300或-450，lG-12型為中＋700；靈敏角的誤差±50。 ● 動作電壓：在靈敏角下通入額定電流時繼電器的動作電壓不大于2V。 ● 返回系數：繼電器的返回電壓和動作電壓之比不小于0.45。 ● 動作時間：LG-11型不大于30ms，IG—12型不大于40ms。 ● 保護時間：不小于50ms。 ● 功率消耗：電流回路不大于6VA，電壓回路不大于20VA。 3.內部接線 4.外形及開孔尺寸 繼電器采用A32K殼體，外形尺寸、安裝開孔圖。
