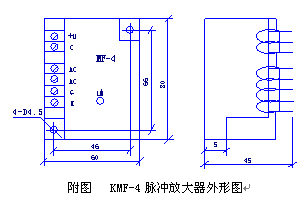

1．概述 　　 KMF-4脈沖放大器主要用于一個橋臂中有多只晶閘管并聯的場合。該脈沖放大器采用ABS外殼，環氧樹脂封閉封裝，獨立供電，強脈沖放大。具有可靠性高、防震、防潮、輸入驅動功率小、響應速度快、前沿陡度好等特點，與KHSC6F-1控制觸發板配合使用，可并聯觸發多只2500A晶閘管，裝置容量可達數萬安培。電路工作原理參考圖4。當G、K端接晶閘管門極，有脈沖電流時，發光二極管LM亮。 2．主要技術參數 （1） 供電電源：AC 9V/0.5A。 （2） 輸入信號特性：24V/20mA。 （3） 額定隔離電壓：380V/50Hz。 （4） 觸發脈沖電壓：10V。 （5） 強觸發脈沖電流：2A。 （6） 觸發脈沖平均電流：500mA。 （7） 觸發脈沖前沿上升時間：<1μS。 （8） 最大外形尺寸：80×60×45（mm3）參考附圖。
