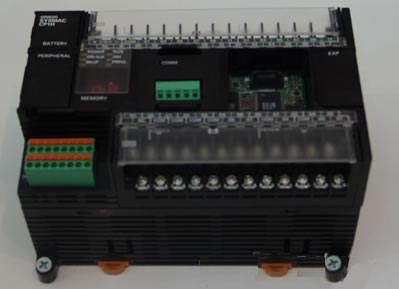

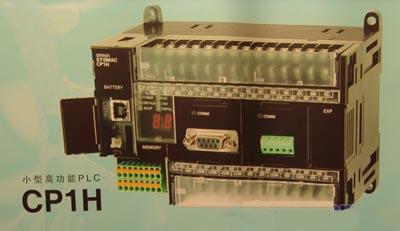

為了滿足工業控制領域對設備的高性能、高集成度以及提高維護性能的需求，歐姆龍（OMRON）公司推出了全新的具有高度擴展性的小型一體化可編程控制器（PLC）——SYSMAC CP1H，主要包括CP1H-X（標準型）、CP1H-XA（模擬量內置型）和CP1H-Y（高速定位型）這3種型號。CP1H集CS/CJ各種功能為一體，通過內置的多種功能充實、強化了應用能力，并且縮短了追加復雜程序的設計時間。擁有了諸多的新增功能之后，這款全新的小型PLC可應用于紡織、包裝、食品、印刷，以及一些需要驅動功能，如線纜等多種工業控制場合，是目前同類產品中所少有的。 　　 CP1H定位于小型機，但它卻是基于CS/CJ（特別是CJ,CJ是中型PLC平臺）平臺的，因此具備了很多中型機的功能，如脈沖輸出和模擬量輸出等。歐姆龍以前推出的PLC以傳統意義上的高端和低端產品為主，而像SYSMAC CP1H這樣的集成了多種中型機功能的小型PLC則很少，所以，CP1H的推出具有很重要的意義，它彌補了歐姆龍產品鏈的重要一環，使得歐姆龍的整個PLC產品鏈更加完整了。 　　 　　CP1H擴展了多種I/O功能，如集成的高速脈沖輸出功能，可標準搭載4軸；計數器功能可標準搭載4軸相位差方式；配備的通用USB1.1并聯端口也可實現標準搭載；更重要的是，CP1H具備了串行通信功能，這主要有兩個端口實現，即可自由選擇的RS-232C和RS-485。另外，現模擬量的監控，這很適合應用于各種裝置的平面檢查、元件生產中的小錯誤（如螺絲固定疏松等）防止工具，以及成型機的油壓控制等場合。這些I/O功能允許用戶根據具體的應用需要以及成本限制進行取舍，并可擴展其他多種應用，如以太網等，這充分體現了SYSMAC CP1H的高度靈活性。CP1H支持標準的DeviceNet現場總線，也能對應Ethernet、CLK等網絡。 CP1H所具有的可標準搭載4軸的高速脈沖輸出功能在高精度定位方面可發揮優勢，特別是用于電子產品制造裝置的電解電容的組裝，以及包裝機的送紙等應用場合。CP1H-X系列可實現100kHz×2軸和30kHz×2軸的高速脈沖輸出；CP1H-Y則內置了1MHz的線性驅動器輸入/輸出，同時還具有20點（12點輸入，8點輸出）的通用輸入/輸出，實現100kHz×2軸和30kHz×2軸的脈沖輸出功能。 　　 　　CP1H的高速計數器功能使其特別適合應用在纖維設備、紡織機械等主軸控制，以及建材制造機器、石材切割機等搬運定位場合。最大100kHz×4軸和10kHz×8軸，合計12軸的計數器，內置了8點輸入中斷功能，并具有50μs脈寬的脈沖捕捉能力。這些性能使得CP1H與歐姆龍早先推出的CPM2A相比，基本指令提高了6倍以上，而MOV指令則提高了26倍。不僅是基本指令，應用指令也實現了高速化，這些都為設備整體的高速化提供了幫助。 　　 　　CP1H配備了標準USB1.1端口和2個串行通信接口（RS-232C和RS-485），在連接PT、各種元器件（變頻器、溫控器和智能傳感器等），以及PLC之間的串行連接的同時，還能方便地實現與計算機的連接。如在控制多臺鍋爐時，需要對各種裝置進行設定和監控，這時，CP1H之間可以實現最多9臺10通道以內的數據交換。但串行PLC鏈接功能只能在CP1H的兩個串行端口的其中之一生效。 　　 　　CP1H的CPU是基于CJ平臺的，雖然定位于小型機應用領域，但速度和處理功能已經遠遠高于小型機的范疇了，所以較一般小型機具有明顯的性能優勢，其處理一條基本指令所需要的時間僅為0.1μs，而一般小型PLC產品的CPU處理相同的指令所需要的時間都在0.6μs以上。用戶可以根據應用需求和成本限制選擇不同等級（CP1H-X、CP1H-XA和CP1H-Y）的CPU, 　　 　　CP1H所具有的其他性能包括： 　　● 內存盒：可收錄程序和初始值數據，以便拷貝到其他設備上 　　● 7段LED的狀態顯示 　　● 電池不足運行：接通電源時，CPU內置的閃存可以保存和輸出所有DM區（32Kw）的初始值 　　● 高達20k步的程序容量 　　● 多達320點I/O 　　● 37路模擬量 　　 　　在軟件方面，CP1H可縮短追加復雜程序設計的時間。由于使用了CJ的編程環境，從而支持FB-ST的編程功能。內含多種功能塊。當用戶需要連接另外一個智能控制系統時，無需很多程序來設定各種參數，只需將相應的功能塊從程序庫中調出，則可自動實現相應功能。 　　 　　優化的編程環境采用結構化文本（ST）語言，使數值運算更簡單；通信程序由Smart FB，可以實現用于各種通信的梯形圖程序，這將大幅削減程序開發和調試時間。除了PLC以外，無論是高功能單元的參數設定還是各種FA網絡的配置，通過采用操作簡單的編程軟件CX-Programmer，預置各種應用的標準切換塊（梯形圖/ST語言），都無需查閱手冊，就能簡便地直接設定。 　　 　　CX-One是針對PLC在內的歐姆龍元器件的連接、設定和編程的FA工具包，CP1H只能通過CX-Programmer進行編程、設定。CX-One中包含了可編程終端NS系列、溫度控制器的編程/設定工具包，與CP1H配合使用，可實現簡單設定、簡便編程，因此，可有效縮短機器和設備的安裝調試時間。 　　 　　SYSMAC CP1H計劃將于8月實現量產。 　　 　　歐姆龍基于其兩項核心技術——傳感和控制，可提供適用于各種工業控制場合、從高端到低端的整個系列的PLC產品，從按鈕、變頻器到伺服電機，可為市場提供完整的解決方案。歐姆龍非常重視產品的客戶化，通過將市場細分，根據客戶的具體需求來確定產品的研發，從而使歐姆龍與市場和客戶靠得更近。目前，歐姆龍在中國的客戶約占全球總客戶量的10%，在過去的幾年里，歐姆龍在中國的業務平均每年以30%的速度增長，今后還要保持每年30%的增長勢頭，爭取到2007年翻兩番。中國市場對小型PLC的需求量越來越大，而且要求其性能也越來越高，將多種功能集于一體，如通信功能、模擬量和脈沖處理能力以及速度等。SYSMAC CP1H所具有的功能和特性正好可以滿足中國市場的發展要求。
