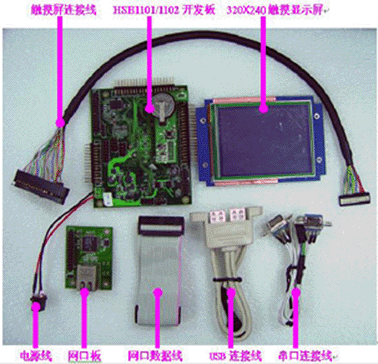

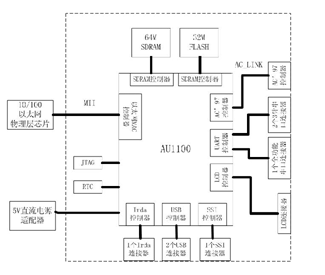

HSB1102開發板是以高整合度片上系統AU1100為核心的開發板，為軟件設計開發，微處理器評估，嵌入式控制系統等提供了一個強大的靈活的平臺。 HSB1101/1102開發板的硬件設計遵循模塊化的思想，為用戶提供了更大的靈活性和更高的性價比。同時，由于組成模塊可拆換，使得維護成本大大降低。同樣使得硬件升級變得非常容易，僅需要替換個別關鍵模塊。 主要特點 基于32位MIPS構架的CPU－AU1100,主頻400MHz，功耗<=250mW； 64Mbyte SDRAM； 32Mbyte AMD MirrorBit FLASH； 14-Pin E-JTAG 連接器； 2個3線串口，一個可擴展9線全功能串口； 2個USB主機口，其中1主機口可復用為設備口; 1個MII（可與以太網物理層芯片子板）； DS1339 RTC； 集成完整AC’97 Codec聲卡； 支持觸摸屏； 1個SSI接口； 1個SD卡（Secure Digital Card）； AU1100內置LCD控制器，可驅動800x600以下分辨率單/雙調色板、TFT和STN顯示，還支持圖象縱向和橫向的旋轉顯示； 2個用戶自定義LED； 外部5V，2.5A適配器供電 套件內容： 1.一片HSB/1102開發板（預裝HTK Linux專業版） 2.一個320x240觸摸顯示屏 3.一條觸摸顯示屏連接線 4.一個網口板 5.一條網口數據線 6.一條USB連接線 7.兩條串口連接線 8.一條電源線其它可選配件： 9.5V電源適配器 10.硬件看門狗 11.外圍接口板 功能模塊圖： 軟件支持： • 操作系統： 嵌入式 Linux 操作系統， 2.4.20 內核 • 自舉引導安裝程序： YAMON • 文件系統： JFFS2 文件系統 version2.1 • 圖形用戶接口：支持 Tiny-X 、Microwindows 、 QT embedded 、 MiniGUI 已集成開發的應用軟件： 日歷、記事本、計劃 / 安排、任務表、地址簿、電子書閱讀器，圖形計算器， PDF 閱讀器、媒體播放器、嵌入式瀏覽器、視頻電話、 CAD 看圖軟件等 全部設備驅動程序： Frame buffer 驅動；觸摸屏驅動;Ethernet接口控制器驅動；USB接口驅動；RS232串口驅動；IrDA紅外接口驅動；PCMCIA/CF卡接口驅動；MMC卡接口驅動；實時時鐘DS1309驅動
