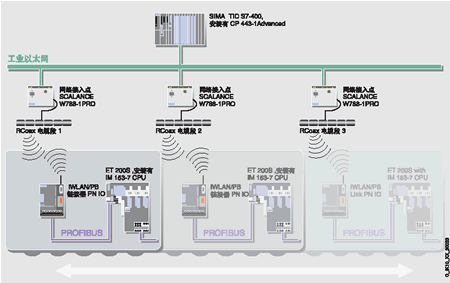

概述 工業以太網、無線局域網和PROFIBUS 之間的緊湊型路由器 PROFIBUS 主站接口，用于將現場級系統靈活集成到IWLAN 無線網絡結構中，符合標準IEEE 802.11b/g 和IEEE 802.11a，最大傳輸速率54 Mbit/s，2.4 GHz 或5 GHz，例如與SCALANCE W 網絡接入點一起組網運行 PROFINET IO 代理； 用于根據PROFINET 標準將PROFIBUS DP 從站連接到 PROFINET IO 控制器： - 從IO 控制器的角度而言，所有DP 從站都可象以太網接口的 I/O 設備那樣處理，例如帶有以太網接口的IO 設備，也就是說 IE/PB Link PN IO 是其代理。 用于連接WLAN 天線或使用RCoax （漏波電纜）的天線 用于與移動式應用中的PLC 進行通訊，例如自動導航車輛、立體倉庫或單軌小車輸送機。 使用滑動觸點、采用非接觸數據傳輸技術，直接取代采用電源軌條調壓器用于PROFIBUS 的解決方案； 優點：無磨損 用于安裝在電源軌條調壓器的外殼中（與小車輸送機和自動導航車輛通用），防護等級IP20 通過充足的數據傳輸速率和無線鏈接器的循環監控，可靠性高 借助于WPA 和128 位編碼（AES），可高度保護未授權訪問 模板更換無需編程器，使用C-PLUG 卡用于組態數據的備份 集成在STEP 7 中 優點 通過與移動式通訊伙伴的無線數據傳輸，因而無磨損，提高工廠的可用性，例如用于控制自動導航車輛（AGV） 采用RCoax 非接觸技術，替代接觸線，例如用于單軌小車輸送機 PROFIBUS 現場設備可集成在IWLAN 無線網絡中（投資保護） 與電源軌條調壓器兼容，優化用于使用ET 200S 安裝在小車輸送機中 通過連接IWLAN 天線或RCoax 電纜天線，實現起來較靈活 模板更換無需編程器，使用 C-PLUG 卡用于組態數據的備份 應用 IWLAN Link PN IO 支持采用RCoax 和WLAN 天線的IWLAN 用于單軌小車輸送機或立體倉庫中的無線或非接觸數據傳輸。借助于PROFINET，各種不同的PROFIBUS 系統功能（例如經由總線的診斷功能）仍可使用。 單軌小車輸送機； 基于SIMATIC 部件，可經濟實現用于單軌小車輸送機的車輛控制器。通過使用分布式控制器（例如SIMATIC ET 200S IM 151/CPU），可實現高可用性，響應時間短，擴展簡單。使用 IWLAN/PB 鏈接器PN IO，車輛控制系統無需更改即可使用。另外，用戶還可使用SIMATIC STEP 7 經由IWLAN 對其進行遠程編程。 立體倉庫； 在立體倉庫中，需要高度維護的數據光柵可由IWLAN 解決方案取代；由此可顯著增加工廠的可用性。 設計 IWLAN/PB Link PN IO 安裝在15 mm 或7.5 mm 的標準軌條上，相當于電源軌條調壓器的外殼。使用接頭，即可連接RCoax 天線或IWLAN 無線網絡天線。防護等級為IP20，因此IWLAN/PB 鏈接器PN IO 適用于安裝在控制柜中。 設計緊湊； 堅固的塑料外殼，正面有： - 一個R-SMA 接口，用于連接天線 - 一個9 針Sub-D 接口，用于與PROFIBUS 連接 - 一個2 針端子條，用來連接24V DC 外部電源。 - 診斷LED 無風扇運行 使用任選C-PLUG 卡（不在供貨范圍內），可在故障時快速更換設備 功能 PROFINET PROFINET IO 代理；用于根據PROFINET 標準將PROFIBUS DP 從站連接到 PROFINET IO 控制器： 診斷 通過STEP S7 或SNMP，可提供豐富的診斷選項，包括： 指定PROFINET 現場設備的診斷；使用IWLAN/PB Link PN IO 作為代理，以和PROFINET IO 設備同樣的方式，診斷所連接的 DP 從站（也可用于PROFINET IO 控制器的用戶程序中） 一般診斷與統計功能 連接診斷 LAN 控制器統計 診斷緩沖區 通過SNMP V1 MIB-II，集成在網絡管理系統中 組態 對于IWLAN/PB 鏈接器PN IO 所需的參數，例如地址，都可使用 STEP 7 賦值，并自動生成所有必要的路由信息。 AGV 系統解決方案
