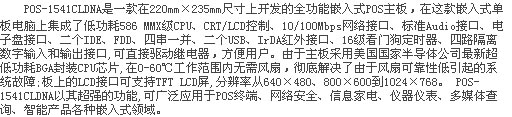

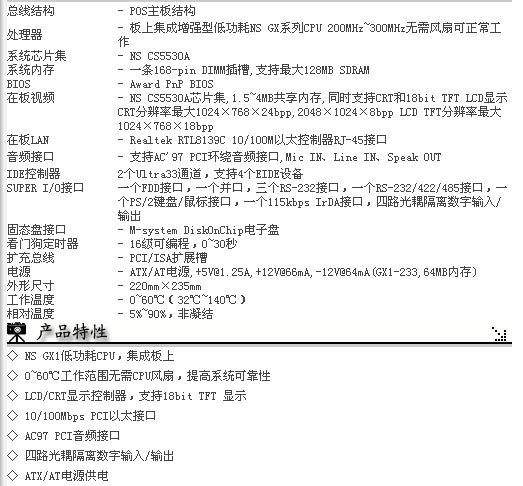

產品簡介　 　　 POS-1541CLDNA是一款在220mm×235mm尺寸上開發的全功能嵌入式POS主板，在這款嵌入式單板電腦上集成了低功耗586 MMX級CPU、CRT/LCD控制、10/100Mbps網絡接口、標準Audio接口、電子盤接口、二個IDE、FDD、四串一并、二個USB、IrDA紅外接口、16級看門狗定時器、四路隔離數字輸入和輸出接口,可直接驅動繼電器，方便用戶。由于主板采用美國國家半導體公司最新超低功耗BGA封裝CPU芯片,在0-60℃工作范圍內無需風扇，徹底解決了由于風扇可靠性低引起的系統故障;板上的LCD接口可支持TFT LCD屏,分辨率從640×480、800×600到1024×768。 POS-1541CLDNA以其超強的功能,可廣泛應用于POS終端、網絡安全、信息家電、儀器儀表、多媒體查詢、智能產品各種嵌入式領域。 　 產品特性 總線結構 - POS主板結構 處理器 - 板上集成增強型低功耗NS GX系列CPU 200MHz～300MHz無需風扇可正常工作 系統芯片集 - NS CS5530A 系統內存 - 一條168-pin DIMM插槽,支持最大128MB SDRAM BIOS - Award PnP BIOS 在板視頻 - NS CS5530A芯片集,1.5～4MB共享內存,同時支持CRT和18bit TFT LCD顯示 CRT分辨率最大1024×768×24bpp,2048×1024×8bpp LCD TFT分辨率最大1024×768×18bpp 在板LAN - Realtek RTL8139C 10/100M以太控制器RJ-45接口 音頻接口 - 支持AC‘97 PCI環繞音頻接口,Mic IN、Line IN、Speak OUT IDE控制器 2個Ultra33通道，支持4個EIDE設備 SUPER I/O接口 一個FDD接口，一個并口，三個RS-232接口，一個RS-232/422/485接口，一個PS/2鍵盤/鼠標接口，一個115kbps IrDA接口，四路光耦隔離數字輸入/輸出 固態盤接口 - M-system DiskOnChip電子盤 看門狗定時器 - 16級可編程，0～30秒 擴充總線 - PCI/ISA擴展槽 電源 - ATX/AT電源,+5V@1.25A,+12V@66mA,-12V@64mA（GX1-233,64MB內存） 外形尺寸 - 220mm×235mm 工作溫度 - 0～60℃（32℃～140℃） 相對溫度 - 5%～90%，非凝結 產品規格 ◇ NS GX1低功耗CPU，集成板上 ◇ 0～60℃工作范圍無需CPU風扇，提高系統可靠性 ◇ LCD/CRT顯示控制器，支持18bit TFT 顯示 ◇ 10/100Mbps PCI以太接口 ◇ AC97 PCI音頻接口 ◇ 四路光耦隔離數字輸入/輸出 ◇ ATX/AT電源供電
