產品特點
* 軌跡控制型4軸運動控制卡
* 32位2.2版PCI總線
* 控制電機的脈沖頻率高達10MHz
* 6種脈沖/方向輸出模式：Pulse/DIR、CW/CCW 等
* 2~4軸硬件直線插補、任意2軸硬件圓弧插補
* 多軸連續插補運動，512級緩沖
* 多種回零點模式及零點自動搜索
* 4軸增量式編碼器信號輸入
* 高速位置鎖存硬件位置比較及觸發
* 最多36位通用數字輸入/32位通用數字輸出
* 梯形速度曲線、S形速度曲線
* 一臺PC機可同時使用8塊運動控制卡，最多32軸
* 在強干擾環境下工作，可選配帶金屬外殼的接線盒ACC2410

產品概述
* 高性能多軸連續軌跡運動控制卡

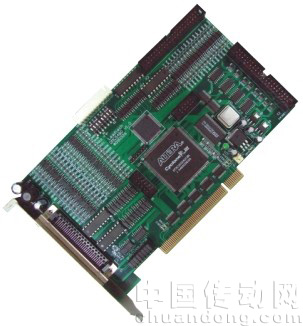

DMC5480是一款基于PCI總線的高性能運動控制卡，它可控制多達四軸步進或伺服電機。與雷賽的DMC5400系列產品相比，他們具有更快的運動速度、有更好的連續插補功能，更多的位置比較點等優勢。為研發制造多軸工業自動化設備提供了優良的控制器解決方案。
* 直線和圓弧插補
DMC5480提供了2軸、3軸和4軸直線插補函數，任意2軸可進行圓弧插補；插補函數由硬件實現，故插補速度快。
* 連續插補運動
DMC5480具有緩沖積存器結構，多達512級緩沖，這使得連續運動指令之間的連接沒有任何間隔，因而連續插補運動十分連續，在處理小線段插補時，軌跡非常平滑。
* 在運動中可修改速度及終點位置
DMC5480提供了強大的修改速度、目標位置函數，在電機運動過程中，程序可以根據不同的條件修改該運動過程的速度和目標位置。
* 位置鎖存
DMC5480提供位置鎖存函數，當鎖存信號LTC被觸發，編碼器當前位置就立即被捕獲。該動作由硬件高速完成，確保位置測量準確、可靠。
* 位置比較
DMC5480提供位置比較函數，當電機位置和寄存器中的位置相同時，立即自動操作IO或者進行其他處理，可以同時緩沖多達128個比較點。

主要應用領域
電子產品加工、裝配設備，如：影像儀、絲印機、貼片機、PCB鉆孔機等
激光加工設備，如激光雕刻，激光切割
機器視覺及自動檢測設備
生物、醫學自動采樣、處理設備
工業機器人
專用數控機床

運動控制指標

運動控制I/O接口信號

通用數字I/O

接口插座定義

軟件支持
WINDOWS 操作系統
驅動軟件、函數庫支持WINDOWS XP/2K/NT/98/VISTA
推薦使用VB/VC++/BCB編程工具、VB/VC++/CB/LabView
編輯工具
MOTION5480演示軟件
MOTION5480演示軟件可幫助軟件工程師了解運動函數、檢測硬件系統

訂貨信息
