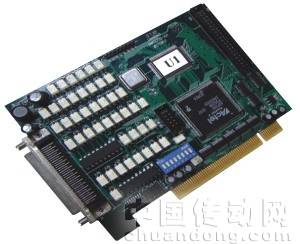

雷賽兩軸運動控制卡DMC2210

產品型號

廠商性質 生產商

公司名稱深圳市雷賽控制技術有限公司（原雷賽智能控制事業部）

地址深圳市南山區學苑大道1001號南山智園A3棟9樓

收藏產品

聯系人：萬里華 0755-26415968

聯系我時，請說明是在傳動網上看到的，謝謝！

企業信息

深圳市雷賽控制技術有限公司（原雷賽智能控制事業部）

普通會員第17年

公司類型：生產商

主運營：運動控制卡/控制器、PCI總線運動控制卡、PC104總線...

所在地區：深圳市

注冊時間：2009-12-01

產品分類

產品新聞

技術文章

產品介紹

高性能多軸運動控制器
DMC2210是一款基于PCI總線的高性能運動控制卡，可控制二軸伺服或步進電機，其它功能與雷賽的DMC2410運動控制卡一樣。與DMC1410相比，他們具有更快的運動速度、有更好的直線和圓弧插補功能，同時還增加了編碼器位置鎖存、位置比較等高級功能。為研發制造多軸工業自動化設備提供了優良的控制器解決方案。

直線和圓弧插補
DMC2210提供了2軸直線插補函數和圓弧插補。直線插補函數由硬件實現，故插補速度快。

連續插補運動
DMC2210具有緩沖寄存器結構，這使得連續運動指令之間的連接沒有任何間隔，因而連續插補運動十分連續、平滑。

在運動中可修改速度及終點位置
DMC2210提供了強大的修改速度、目標位置函數，在電機運動過程中，程序可以根據不同的條件修改該運動過程的速度和目標位置。

位置鎖存
DMC2210提供位置鎖存函數，當鎖存信號LTC被觸發，編碼器當前位置就立即被捕獲。該動作由硬件高速完成，確保位置測量準確、可靠。

位置比較
DMC2210提供位置比較函數，當電機位置和寄存器中的位置相同時,立即自動送出觸發信CMP。

運動同時開始或停止
使用軟件或外部輸入信號可以控制DMC2210的二個軸或多塊DM2210、2410和2610卡上的軸同時開始運動或同時減速、停止運動。

特點：

■高性能2軸運動控制卡
■32位2.2版PCI總線, 33MHz
■脈沖輸出頻率高達5MHz
■2軸硬件直線插補/2軸軟件圓弧插補
■多種回零點模式及零點自動搜索
■2軸增量式編碼器信號輸入
■編碼器用計數器為有符號28位計數器
■高速位置鎖存硬件位置比較及觸發
■光電隔離20位通用數字輸入及20位通用數字輸出
■梯形速度曲線、S形速度曲線
■一臺PC機可同時使用8塊2210、2410和2610運動控制卡

應用對象：

電子產品加工、裝配設備，包括：
影像儀、絲印機、貼片機、PCB鉆孔機
激光加工設備
機器視覺及自動檢測設備
生物、醫學自動采樣、處理設備
工業機器人，特殊數控機床

運動控制指標：

控制軸數 2軸
PC機同時工作的運動控制卡數 8塊
最大脈沖頻率 5MHz
位置脈沖設置范圍 -134217728 ~+134217728
脈沖/方向輸出模式 6種
編碼器信號輸入數 2個
編碼器用計數器長度 28位有符號
編碼器輸入頻率 1MHz（4倍頻后為4MHz）
尺寸 134.5mm(L) × 106.5mm

運動控制I/O接口信號

增量編碼器信號 EA，EB
編碼器零位信號 EZ
位置鎖存輸入信號 LTC
位置比較輸出信號 CMP
機械限位、減速、原點信號 ±EL，SD，ORG
伺服電機接口信號 INP，ALM，ERC；SVON，RDY
手搖脈沖發生器信號輸入 PA，PB
同步開始/結束、同時減速信號 STA，STP，CSD

數字 I/O

通用數字輸入口：20路，光藕隔離
通用數字輸出口：20路，光藕隔離

軟件支持：

Windows 平臺
驅動軟件、函數庫支持Windows XP/2K/NT/98/VISTA
推薦使用VB/VC++/CB/LabView編程工具
MOTION2210演示軟件
MOTION2210演示軟件可幫助客戶了解運動函數、檢測硬件系統

接口插座定義：

訂貨信息：

DMC2210
CABLE68-2.0
TB68
EB37
CABLE37-2.0
ACC2210
TBD68

高性能2軸運動控制卡
帶68針插頭的2米長電纜
帶68針插座的接線板
帶37針插座的擴展支架
帶37針插頭的2米長電纜
帶37針插座的接線板
有塑料座的、68針插座接線板，便于安裝至DIN軌道

暫無相關下載資料信息!

運動控制卡概述

PC平臺運動控制卡工作原理

運動控制卡是一種安裝在PC機中專門用于步進和伺服電機控制的板卡（與圖象卡和MODEM類似）。它與PC機構成主從式控制結構：PC機負責人機界面的管理和其它管理工作（如鍵盤和鼠標的輸入、圖形顯示、網絡通訊等）；而控制卡負責運動控制方面的所有細節（如升降速處理、脈沖輸出、直線圓弧插補、原點限位監測等）。

運動控制卡原理結構圖(見圖)

PC平臺運動控制技術特點

近幾年來，基于PC平臺的運動控制技術獲得了越來越廣泛的應用。主要原因?yàn)?

*友好界面
PC平臺控制系統受到機器操作員的普遍歡迎。與單片機和PLC方案的界面相比，PC機（顯示器、鍵盤、鼠標、通訊端口、硬盤、軟驅等）具有無可比擬的輸入輸出能力。

*強大功能
由于PC機的強大功能以及控制卡的先進技術，基于PC機的運動控制系統能夠?qū)崿F(xiàn)單片機系統和PLC系統所無法應付的無數高級功能。

*開發便利
用戶可使用VB、VC、C++Buider等高級編程語言，快速開發人機界面、調用成熟可靠的運動函數，在幾天或幾周時間內完成強大控制軟件的開發。修改和添加功能十分便利，而且開發好的軟件極易移植到類似的機器中。

*成本優勢
由于PC機成本持續下跌且雷賽控制卡具有很高的性價比，使得由此構成的基于PC機和雷賽控制卡的控制系統在大多數運動控制場合中具有良好的綜合成本優勢。

雷賽運動控制卡/控制器概述

自1997年推出中國第一塊運動控制卡以來，雷賽一直引領著中國PC平臺運動控制技術的發展潮流。目前雷賽已經推出多款運動控制卡產品，可滿足不同行業的單軸、雙軸、4軸、6軸運動控制需求，并已廣泛應用于電子加工、激光加工、生物醫療設備、印刷包裝、測量等自動化設備領域。

雷賽運動控制卡/控制器特點：

全貼片工藝、集成度高、可靠性高，軟硬件工作穩定、可靠，步進電機、伺服電機均可控制，產品系列全、品種多，可根據客戶需求定制硬件軟件。

典型應用領域：

電路板鉆/銑機、超聲波焊機、絲印機、AOI檢測機、飛針測試機等電子產品加工及測試設備、手動/自動影像儀、三坐標測量機、激光焊接機、雕刻機、噴繪機、工業機器人、快速成型機等自動化設備。

命名規則

典型軸運動控制信號接口
